精煉鋼的過(guò)程中離不開(kāi)鋼包透氣磚的輔助，它在精煉過(guò)程中發(fā)揮著重要作用。利用透氣磚向鋼包中的鋼液吹入惰性氣體，達(dá)到精煉目的。在實(shí)際生產(chǎn)過(guò)程中，鋼包透氣磚會(huì)出現(xiàn)各種問(wèn)題，影響到其正常使用，嚴(yán)重的還會(huì)引發(fā)事故。那么鋼包透氣磚常見(jiàn)的問(wèn)題有哪些呢？接下來(lái)就由全通小編為大家介紹鋼包透氣磚常見(jiàn)的問(wèn)題原因及解決辦法。

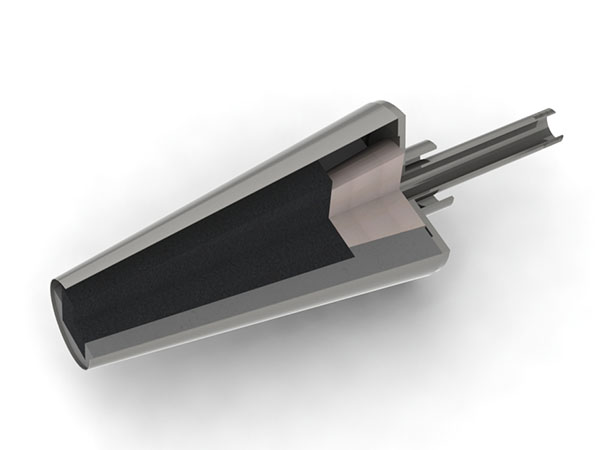

  鋼包透氣磚常見(jiàn)的問(wèn)題原因及解決辦法

  1、透氣磚中心處穿鋼

  原因：氬氣中氧含量超標(biāo)，精煉時(shí)使用氬氣純度比較低，有氧氣混入現(xiàn)象，而混入的氧化會(huì)導(dǎo)致鋼水出現(xiàn)二次氧化現(xiàn)象，影響到精煉鋼效果。在鋼包透氣磚吹氣過(guò)程中，氧氣與鋼水發(fā)生反應(yīng)，溫度可高達(dá)2000℃，加速了透氣磚表面的熔損，在氣流的沖刷作用下快速的侵蝕透氣磚，降低了透氣磚的使用壽命，嚴(yán)重的還會(huì)導(dǎo)致透氣磚漏鋼。

  解決辦法：嚴(yán)格控制反吹氣體的氬氣的含氧量，保證反吹氣體純度達(dá)標(biāo)。

  2、透氣磚漏鋼

  原因：鋼包透氣磚在使用過(guò)程中會(huì)被逐漸地消耗掉，長(zhǎng)度越來(lái)越短。而如果其長(zhǎng)度超過(guò)了安全限制，磚芯過(guò)短，就會(huì)出現(xiàn)透氣磚漏鋼。一般情況下，透氣磚的侵蝕速率在5～10mm范圍以內(nèi)，這主要受到生產(chǎn)工藝、鋼種以及工人的燒氧習(xí)慣等影響。

  解決辦法：更換透氣磚后設(shè)置安全顯示裝置。通常安裝顯示裝置的安裝高度在透氣磚下部約150mm的高度，該裝置的材料需要與透氣磚有著明顯的區(qū)別，讓人們?nèi)菀着袛?。如果在使用過(guò)程中看到安全顯示，那么就可以馬上下線，避免出現(xiàn)漏鋼事故。

  3、狹縫漏鋼

  原因：導(dǎo)致透氣磚狹縫漏鋼的主要原因是狹縫設(shè)計(jì)不合理。對(duì)于狹縫式透氣磚來(lái)說(shuō)，狹縫的設(shè)計(jì)時(shí)很重要的，除了要保證透氣磚的透氣量，還需要保證鋼水不會(huì)大量滲透進(jìn)狹縫內(nèi)。如果透氣磚某個(gè)或者部分狹縫過(guò)大，鋼水就會(huì)滲到狹縫中，形成冷鋼，堵塞狹縫，造成這些狹縫無(wú)法吹通。

  解決辦法：狹縫數(shù)量以及寬度設(shè)計(jì)合理，通常透氣磚的狹縫數(shù)量在20到36條左右，寬度為0.15到0.2mm，大鋼包狹縫條數(shù)取上限，小鋼包取下限。在0.3～0.6MPa壓力下，透氣量達(dá)到20～40Nm3·h-1。

  4、透氣磚芯鋼殼外部火泥縫漏鋼

  原因：鋼包透氣磚在安裝時(shí)需要在磚芯外均勻地涂上一層火泥，如果火泥涂抹不均勻或是在安裝過(guò)程中火泥掉落，火泥縫厚的一側(cè)容易被鋼水沖刷掉，使透氣磚使用壽命降低。使用到后期還會(huì)出現(xiàn)漏鋼事故。

  解決辦法：使用墊磚結(jié)構(gòu)的透氣磚。墊磚能夠起到支撐保護(hù)的作用，安裝時(shí)在墊磚前端以及周圍都要涂抹火泥，達(dá)到將透氣磚芯下部孔密封的目的。如果在使用過(guò)程中磚芯有滲鋼情況，鋼水流至墊磚位置，溫度降低，會(huì)在此凝固，阻止了事故擴(kuò)大。在施工過(guò)程中，要嚴(yán)格遵守相關(guān)的操作規(guī)范，確保施工質(zhì)量。

  以上就是全通小編關(guān)于鋼包透氣磚常見(jiàn)的問(wèn)題有哪些帶來(lái)的相關(guān)介紹，希望能夠?qū)Υ蠹矣兴鶐椭?。如果您還有其他疑惑，歡迎隨時(shí)來(lái)電咨詢洛陽(yáng)全通窯業(yè)有限公司，我們會(huì)及時(shí)解答您的疑惑。
